工艺、性能

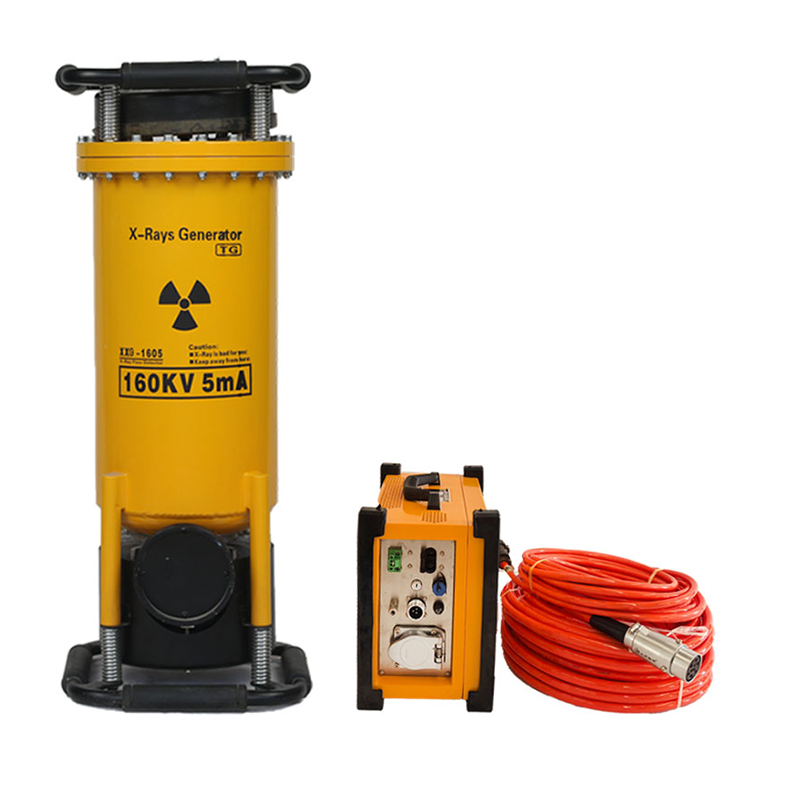

发生器
1.高效外排式散热器
2.高频防串位高压线包，抗冲击性能更佳
3.高品质自主制造核心元器件-陶瓷X射线管
4.采用内置法兰无焊缝结构，密封性能更有保障



控制器
1.内核模块化设计与制造，风道式散热结构，确保连续散热
2.控制线路板采用贴片元件，数字化控制，免参数调整，抗干扰能力强
3.时间和千伏调节采用飞梭旋钮，调节迅速，方便可靠
4.逆变回路采用大功率IGBG模块设计，全自动训机
5.曝光和工作时间严格1:1进行，可累计记录曝光时间，延时曝光时间可自由调节



线缆
1.注重细节，插件焊接点牢靠、光滑，有效规避脱落、尖端放电
2.中心拉绳、防拖拽
3.插件处装有绝缘线套，安全有保障

4.耐压、耐磨、耐腐蚀、耐高、低温，适应不同环境作业

  主要技术参数



 型    号

输出电压

(KV)

电源(KVA)焦点(mm*mm )

辐射角

(度)

最大穿透A3钢(mm)尺 寸 ( mm )重 量 (Kg)
发生器控制器发生器控制器
桶径高度

XXG
1605

定向

30～1601.5 1.0*1.040+5°20 200 575 320
*270
*190		17.5 9

XXGH
1605P

平靶

30～1601.5 1.0*2.0360*25°18 200 625 320
*270
*190		17.5 9

XXGH
1605Z

锥靶

30～1601.5 1.0*3.5360*30°12 200 625 320
*270
*190		17.5 9



*最大穿透厚度（A3钢：焦距700mm；曝光时间：9.9分钟；天津III型胶片；双面铅箔增感pb0.03；暗室处理：20±2℃，显影5分钟；黑度：2.5）

灵敏度：K≤1.8%；工作方式：可以连续工作，不切断电源；工作环境温度：-10℃ ~ +40℃；强迫风冷；SF6气体绝缘；气体压力：0.35Mpa ~ 0.45Mpa
