主要用途： 用于新建长输管道（油气管道）环状焊缝检测



产品特点：

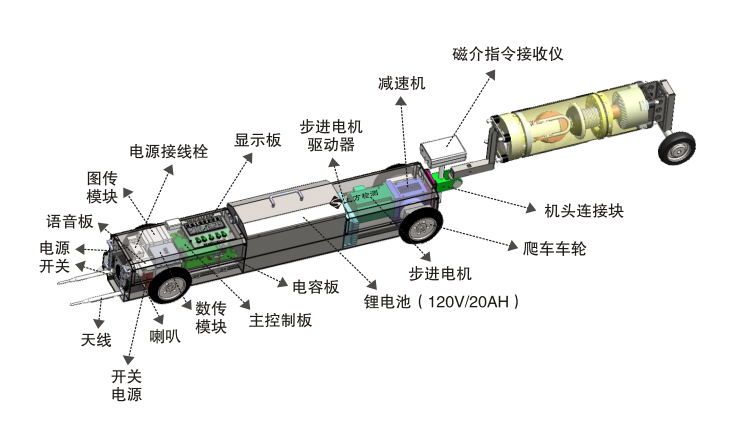

  材料 ：304不锈钢外壳，经久耐用；专用橡胶轮，耐磨、耐腐蚀；模块化设计，安装简单、便携
  产品性能：



  • 管径适用 300mm -1600mm

  • 不同支架组合，一套机器能满足各种不同管道的透照需要

  • 步进电机驱动控制，定位精度高

  • 磁控、视频双定位

  • 模块化控制系统，自适应参数调整，语言播报，实时掌握工作状态

  • 累计曝光时间100分钟以上

  • 续航能力强(≥6Km)，故障可自动返回

  • 锂电池供电，重量更轻，性能更可靠

  • 可兼容不同型号X射线发生器



主要技术参数



型 号SF08-D219SF08-D300SF08-D300-4WD
适用管径φ200～400mmφ290～1400mmφ290～1400mm
转弯半径≥ 5D≥ 5D≥ 5D
定位精度±5 mm±5 mm±5 mm
最大爬坡度20°20°30°
爬行速度

高速 23 m/min

低速 11 m/min

高速 23 m/min

低速 11 m/min

高速 23 m/min

低速 11 m/min

爬行距离≥ 6km≥ 6km≥ 6km
最大透照壁厚

8～20 mm

( 视所配发生器而定 )

20～40 mm

( 视所配发生器而定 )

20～40 mm

( 视所配发生器而定 )

总曝光时间≥ 100 min≥ 100 min≥ 100 min
爬车总长度1350 mm1250 mm1350 mm
爬车总重量33 kg43 kg45 kg
供电电压DC 120VDC 120VDC 120V
电池容量15 AH20 AH20 AH
工作温度-15～55 ℃-15～55 ℃-15～55 ℃
工作电流3-5 mA3-5 mA3-5 mA
电池使用寿命三年三年三年
电池质保期一年一年一年
