PR10超声波脉冲接收发射装置

基于Windows平台的控制程序软件，脉冲发生器可以帮助进行超声波探伤、厚度测量、探头检测等，在无损检测、材料分析等领域有着广泛的用途；可以选择发生器的触发源、发射电压、重复频率和脉冲宽度，也可以切换接收器的单/双晶模式，调节阻尼和增益，满足用户不同的使用需求。

本产品是一款由计算机控制的，性能优良的超声波脉冲发生器/接收器。

      产品包含一个基于Windows平台的控制程序软件，仪器包括触发源、发射电压、重复频率和脉冲宽度，也可以切换接收器的单/双晶模式，调节阻尼和增益，满足用户不同的使用需求。用户还可以在各种主流的Windows系统下用开放的SDK软件开发包自主开发应用软件。

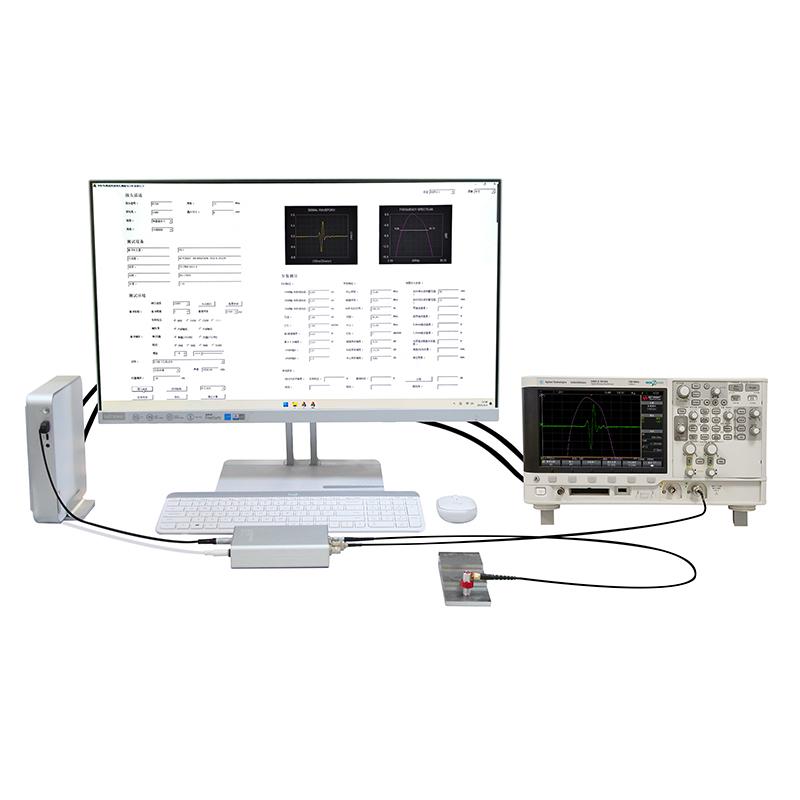

     与适当的探头和示波器一起使用时，脉冲发生器可以帮助进行超声波探伤、厚度测量、探头检测等，在无损检测、材料分析等领域有着广泛的用途。

产品包含仪器本身和对应的控制软件，仪器的参数设置在控制软件中进行。

      接收器最大带宽20MHz，最大激发电压200V阻尼值设置多档可调重复频率内部触发:8档可调4Hz-2kHz脉冲宽度1~40倍可调(1倍约为28ns)接收增益范围59dB支持一发一收模式，脉冲回波模式

一、外形尺寸

       该超声波脉冲发生接收器为独立仪器，外形尺寸为长140mm，宽88mm，高30mm。

二、技术参数

注1：选择更高的发射电压，会对应更长的下降时间和上升时间。

注2：脉冲宽度越宽，发射电压越小。

注3：重复频率升高，发射电压也会有轻微下降。

三、电脑显示界面

*测探头软件（选配）

四、 厚度波形图

五、主机规格

六、标准配置

技术参数

一、发射区参数

发射部分用于调节超声波脉冲的各项发射参数。

•发射电压

发射电压共有4个档位，60V、110V、150V、200V可选（当阻尼为34Ω时，发射电压200V档位不可选），用于选择需要的脉冲幅度。

•脉冲宽度

脉冲宽度可以1至40倍调节（1倍约28ns）。

•重复频率

重复频率是仪器作为发生器时，每秒发出的超声波脉冲次数，有4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz八个档位可供选择，以满足不同的应用需求。

•触发源

触发源可以选择内部触发和外部触发，当选择内部触发时，仪器本身作为超声波脉冲发生器，当选择外部触发时，需要外接专门的设备或者信号发生器。

二、接收区参数

接收区参数用于控制超声波脉冲接收器功能。

•单/双晶

仪器支持脉冲回波模式和一发一收模式。

单晶代表脉冲回波模式，通过接口1进行脉冲传输和回波接收；双晶代表一发一收模式，通过接口1进行脉冲传输，通过接口2进行接收。

•阻尼

阻尼控制有34Ω、50Ω、90Ω、510Ω四个档位。

•增益

增益控制接收信号的放大和衰减，选择范围从-4dB到55dB，可以滑动调节，也能够以1dB的步进值加减调节，能满足绝大多数情况下的使用需求。

1控制参数

 2技术参数

注1：选择更高的发射电压，会对应更长的下降时间和上升时间。

注2：脉冲宽度越宽，发射电压越小。

注3：重复频率升高，发射电压也会有轻微下降。
