PR21超声波脉冲发生接收器

PR21是一款由计算机控制的性能优良的超声波脉冲发生接收器。仪器连接计算机和示波器使用，可以帮助进行超声波探伤、厚度测量、超声波换能器检测等， 发射区：发射电压、脉冲宽度、重复频率、触发源可调 接收区：自发自收、单发、单收、一发一收可选，阻尼可调、增益可调。



产品概述

       沈阳宇时先锋研发生产的PR21是一款由计算机控制的性能优良的超声波脉冲发生接收器。仪器连接计算机和示波器使用，可以帮助进行超声波探伤、厚度测量、超声波换能器检测等，在无损检测、材料分析等领域有着广泛的用途。PR21包含一个基于Windows平台的控制程序软件，可以选择触发源、发射电压、重复频率和脉冲宽度，也可以切换接收器的单/双晶模式，调节阻尼和增益，满足用户不同的使用需求。用户还可以在各种主流的Windows系统下使用开放的SDK软件开发包自主开发应用软件。

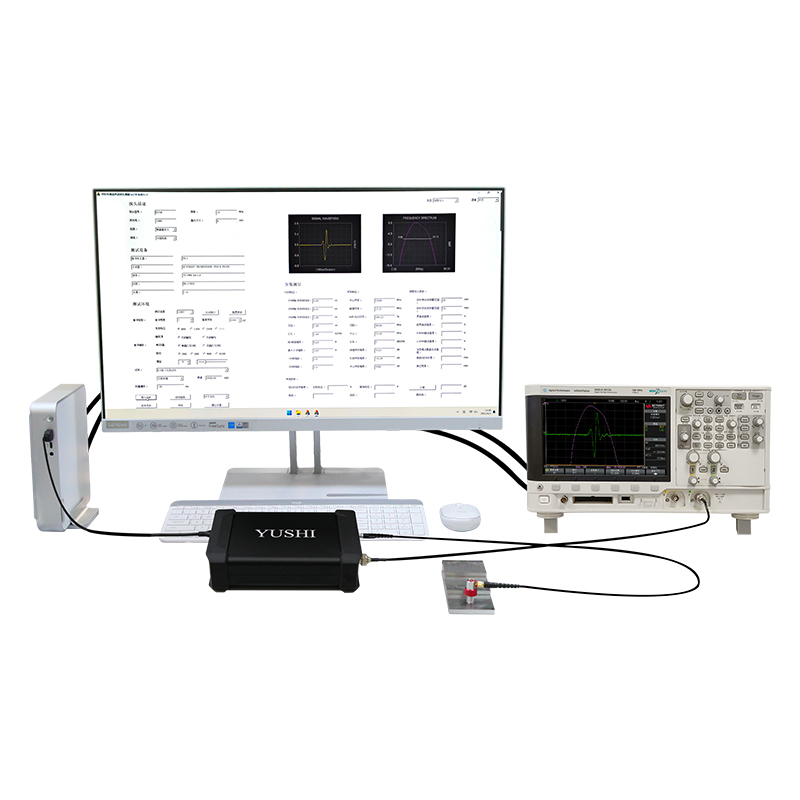

       脉冲发生/接收器可与电脑和示波器连接，并借助仪器自带的控制软件，实现多种超声波相关应用，包括超声波探伤、材料厚度测量、探头性能分析以及材料特性评估等。此外，该系统还可配合专用的超声波换能器检测软件，搭建完整的超声波换能器检测系统。

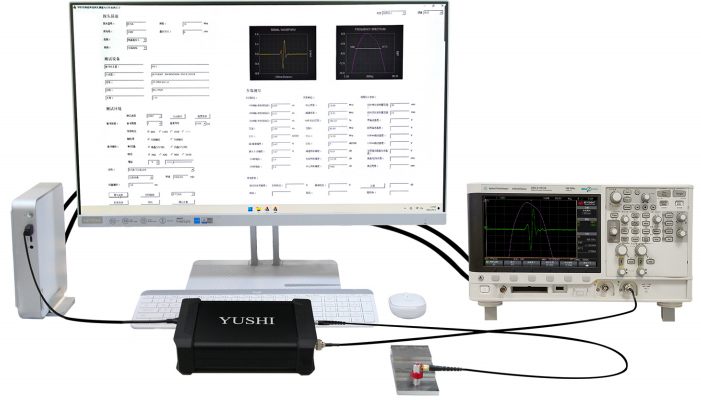

超声波测厚仪

产品应用

· 探头性能检测

在超声波检测中，探头性能直接影响检测结果的准确性和可靠性。测试平台能够对工作状态下探头的回波信号进行时域与频域响应分析，从而评估其性能。

· 材料分析

通过超声波脉冲反射原理，即通过测量超声波在材料中传播的速度来评估材料的力学性能和质量。该方法广泛应用于材料工程领域，特别是在材料评价和质量控制。

· 超声波探伤和厚度测量

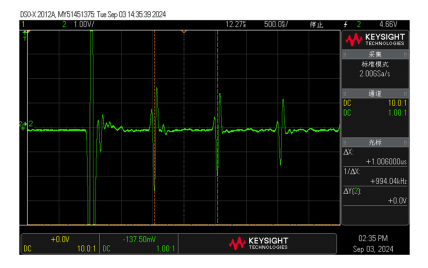

该系统利用超声波脉冲反射原理，通过分析回波波形来实现探伤与测厚。具体而言，探伤是通过分析波形特征来判定缺陷的有无、大小和位置;而厚度测量则是在已知声速的前提下，通过计算两次回波的时间间隔来得到厚度值。

超声波测厚仪

控制参数

控制参数控制参数范围步进
发射区发射电压25V、50V、75V、100V、125V、150V、175V、200V
脉冲宽度15~1000ns
重复频率(内部触发)20Hz、50Hz、100Hz、200Hz、500Hz、800Hz、1kHz、2kHz
触发源内部触发、外部触发
接收区单/双晶单晶(脉冲回波)、双晶(穿透)
阻尼30Ω、39Ω、43Ω、50Ω、65Ω、83Ω、100Ω、500Ω
增益0-60dB

技术参数

脉冲类型负方波脉冲同步输出3V，100ns，兼容TTL和CMOS
上升时间3.5ns(典型)外部触发正向脉冲3~5V;上升沿触发
带宽1.5~30MHz(-3dB)输入阻抗500Ω(双晶)
工作方式单晶(脉冲回波)或双晶(穿透)输出阻抗50Ω
激发模式内部触发:4Hz~2kHz;外部触发:0~5kHz输出电压±5V

主机规格

外形尺寸：184×126×50

操作温度：0-55℃

重       量：568g

电       源：5V USB,5W


标准配置

主机1台连接线（Q9-Q9）1条
U盘1个USB TYPE-C数据线1条
控制软件1
