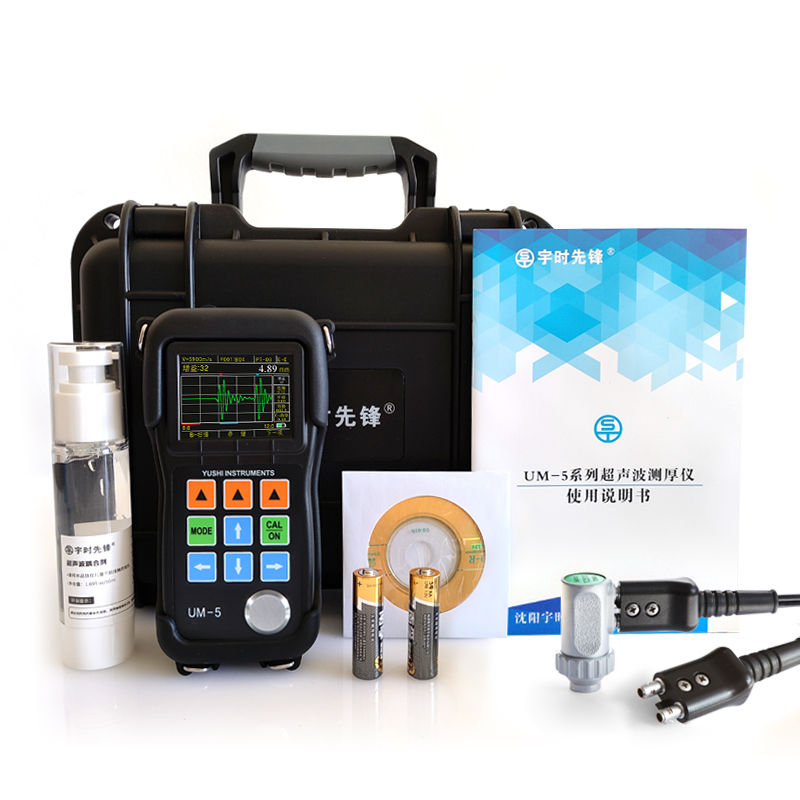

UM-5系列测厚仪

产品型号：UM-5 / UM-5D / UM-5DL
测量范围：0.5-508mm
应用范围：可以测量金属材质、管道、压力容器、板材（钢板、铝板）、塑料、铁管、PVC管、玻璃等其他特殊材料的厚度；也可测量高温管壁厚度，可穿透表面涂层直接测量基材厚度；也应用于制作业、金属加工业、化工业、商检业等检测领域。

● 实时彩色A-扫描

      用户在屏幕上能直接看到彩色超声信号波型，这对于需要验证厚度读数是否正确的场合是至关重要的。许多情况会引发错误的厚度读数甚至无读数，根据波形能轻松找到问题所在，然后根据波形仅需对增益(GAIN）、消隐(BLANKING)、闸门(GATE)这三个参数做适当调整，就可得到正确的厚度读数。

● 闸门高度可调

       只有回波高于闸门时，仪器才认为接收到了回波，才会有测量值。可见闸门高度可调的重要性，尤其是在应对低回波信号的应用中更是如此（比如超薄板、超厚板的测量）。

● 红色箭头

       A-扫描模式有一个红色箭头指示测量点，厚度读数就是该点的横坐标。它可帮助判断厚度读数是否正确，正确测量时，红箭头应该指向第一底面回波前端。

● 增益调整

       调整仪器对回波信号的放大倍数，允许以ldB 为单位手动增加或减少。这个功能对声衰减材料（比如金属铸件）的测量是非常有效的。

● 消隐功能

       使红色消隐条范围内的波形无效，可以略去影响测量的有害杂波，比如因材料表面粗糙或内部不均匀引起的噪声。

● 范围

      调整显示在屏幕上的波形范围，视觉上波形被压缩或展开。如果没有正确的设置显示范围，回波波形可能出了显示区域而看不到，但仍能正确地显示测量值。

● 平移

      调整显示在屏幕上的波形的起始位置，视觉上波形被水平移动。如果没有正确的设置平移，回波波形可能出了显示区域而看不到，但仍能正确地显示测量值。范围和平移功能可将波形的任何一部分放大显示在屏幕上。

● 实时彩色B-扫描

      UM-5系列测厚仪带时实B扫描功能。显示沿着探头移动轨迹的工件剖面图，用于观察被测工件的底面轮廓。并自动记录一幅B扫描图像上的最小值，由红色三角指示出最小值的位置。通过移动指针还可查看B扫描图像上任一点的厚度值。

● 更大的存储器、更方便的存储功能

      可存储100,000个厚度值和1000幅A、B扫描波形，波形和厚度值可混存于同一文件；采用栅格式存储文件，一屏可显示15个厚度值，并同时显示其在栅格中的位置，便于用户浏览所存的厚度数据；USB 2.0 全速(Full Speed)接口，DataView数据统计及管理软件。

● 更多实用功能

     ◆ 差值/缩减率：差值模式显示实测厚度与预设厚度之间的差值变化。缩减率是计算并显示材料变薄以后厚度缩减的百分比，典型应用是对因弯曲而变薄的金属材料进行测量。

     ◆ 最大/最小值捕获：屏幕上同时显示当前厚度值、最小值和最大厚度值。

     ◆ 报警模式：报警时动态改变厚度读数颜色。

     ◆ 更新率4Hz、8Hz、16Hz可调：普通的应用可选择4Hz，当需要快速扫查，比如高温测量时可选更高的更新率。

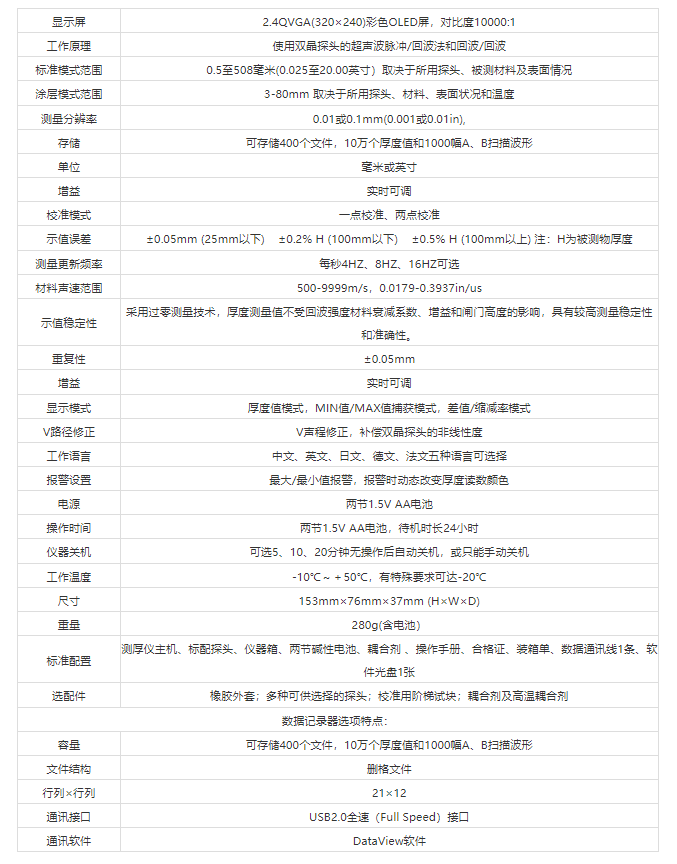

● 参数配置

更多实用功能

（1）大数值模式

（2）差值/缩减率：差值模式显示实测厚度与预设厚度之间的差值变化。缩减率是计算并显示材料变薄后厚度缩减的百分比，典型应用是对因弯曲而变薄的金属材料进行测量。

（3）MAX/MIN值捕获：屏幕上同时显示当前厚度值、MIN值和MAX厚度值。

（4）报警模式：报警时动态改变厚度读数颜色。

（5）更新率4Hz、8Hz、16Hz可调：普通的应用可选择4Hz，当需要快速扫查，比如高温测量时可选更高的更新率。

（6）多种语言界面可选：中文、英文、日文、法文、德文。

（7）可定制实时传输功能
