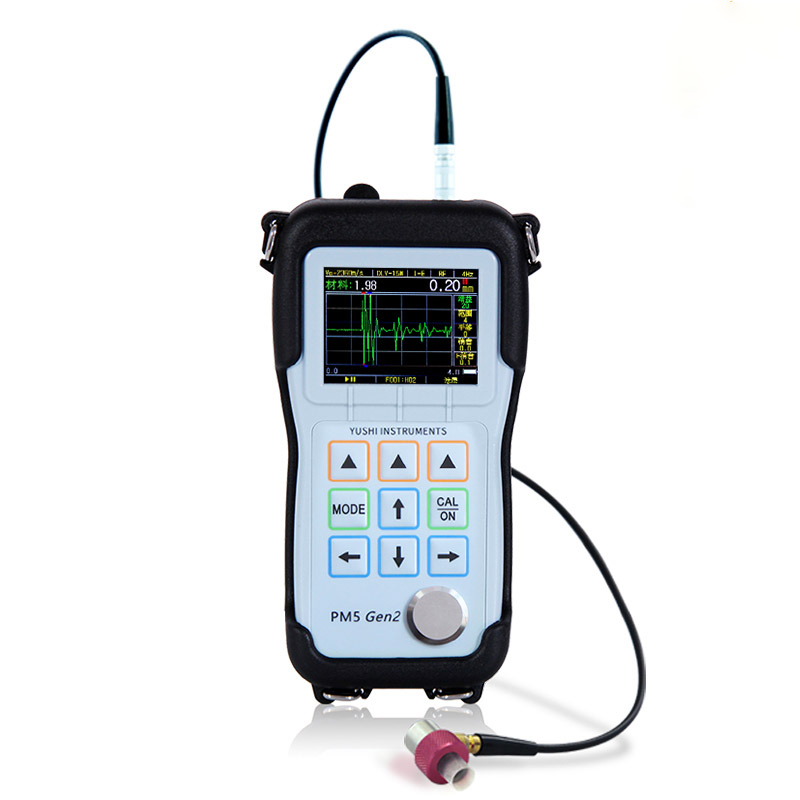

产品型号：PMGen2
测量范围：0.15mm-38m
分 辨 率： 0.1\0.01\0.001 mm可选；0.0001（选配）
应用范围：PM5系列超声波测厚仪适用于汽车车身钢板、碳纤维、管道内部氧化层、吸波材料、冲压件、小管径管道、防火/防盗门、铜门/门板、灭火器、办公卷柜、金属楼梯扶手、炊具用品等材料的厚度测量。


PM5 / PM5DL / PM5Gen2超声波测厚仪统一升级为PM5Gen3

仪  器  参  数

Instrument parameters

探头类型◆ 使用单晶探头即可完成大多数材料测量。
探头频率◆ 0.5MHz-20MHz可选

测量模式

◆ P-E：脉冲-回波法

◆ AUTO：自动测量模式

◆ I-ME：多重回波法

◆ I-E-E(E-E)：回波-回波法

◆ I-E：界面波-回波法

◆ E-EV：双回波校验法

测量范围◆ 测量厚度范围:0.01毫米~38米，根据材料情况和所选探头及所配软件而定。
示值误差◆±0.01  H≤3mm

◆±0.05  3＜H＜10mm

◆±(0.5%H+0.01)  H≥10mm

  *H为被测材料厚度

可测材料◆钢、铝、铜、金等固态金属厚度，碳纤维、碳化硅、石英、亚克力、塑料等非金属厚度。非金属表面涂层及金属表面涂镀层厚度、部分木材等厚度，可来件测量
存储

◆ 栅格式存储文件，可调用已设置好的存储参数直接测量样件厚度，可存储100,000个厚度值和400幅带有厚度数值及参数配置的波形文件。

分辨率◆ 0.1, 0.01, 0.001可选；0.0001（选配）
测量模式（选项）

◆1.存储文件格式选项

◆2.窗口模式选项◆3.数字降噪选项◆4.自动冻结选项◆5.自动捕捉选项◆6.高温测量选项◆7.高分辨率选项◆8.大量程测厚选项（PELR模式）◆9.涂层模式选项（COAT模式）◆10.双层测量模式选项◆11.内壁氧化层模式选项（OXIDE模式）◆12.多层测厚选项◆13.实时通讯选项◆14.多通道测量选项◆15.蓝牙传输选项◆16.其它定制功能

增益

◆ 缺省

◆ TDG时变增益功能。可以通过降低初始增益将始脉冲或界面回波有效调小，同时也可通过提高最大增益使     被测样件底面回波增高，便于测量。

闸门◆ 闸门高度可调整。
极性◆ 正、负双探测极性，以便更好更准确的读取厚度测量值。
测量类型◆ 测量类型:标准、第一峰、波峰、最高点。
相位◆ 可视化的测量点标识。测量点相位:0度、30度、90度、180度。
波形放大◆ 数字放大:1.0~7.0倍。
探头校零◆ 多种校零类型:AUTO、AIR、DISK、BLOCK、DUAL-ECHO、设置零点。
校准类型◆ 一点校准、两点校准。校准过程带波形显示，可波形调整。
声速表◆ 增加材料声速表。
声速范围◆ 声速范围:310m/s~18699m/s;0.0122~0.7362in/us。
可配探头类型◆ 探头类型:延迟线探头、接触探头、保护膜探头、笔式探头、水浸探头、高温探头
测量模式◆ 测量模式:界面波-回波I-E、界面波回波回波I-E-E、多次回波I-ME、自动AUTO、脉冲回波P-E、回波回波E-E、双回波校验E-EV。
脉冲匹配◆ 根据探头频率自动匹配发射脉冲。灵敏度较前代机型提高6dB，更好的窄脉冲波形。
单位◆ 毫米mm、英寸in、微米um、密尔mil
暂停功能◆ 暂停功能。可在冻结波形上进行校准，调整增益、范围、位移、消音等。
屏幕◆ 全屏显示波形功能:使回波显示区增大了20%，给操作者带来大的视窗感受。
配置菜单◆ 系统默认配置菜单:为便于用户使用，已经根据仪器使用探头的默认条件进行了设置。
回波指示器◆ 回波强度指示器:回波越强,显示指示条越多，尤其是数值显示时更有用。
时基B扫描◆ 沿着工件表面移动探头，显示工件的剖面图，用于观察被测工件的底面轮廓。
差值缩减率◆ 差值/缩减率模式:显示实测厚度值与标称厚度之差、差值与标称厚度的百分比。
时基A扫描◆ 将超声波以波形形式显示到屏幕上检波:射频、倒相射频、正半波、负半波、全波。
更新率◆ 刷新测量结果的速率，用户可自行设置4Hz、8Hz或16Hz
语言◆ 中文，英文可选
防尘防水等级◆ IP67防尘防水等级。
