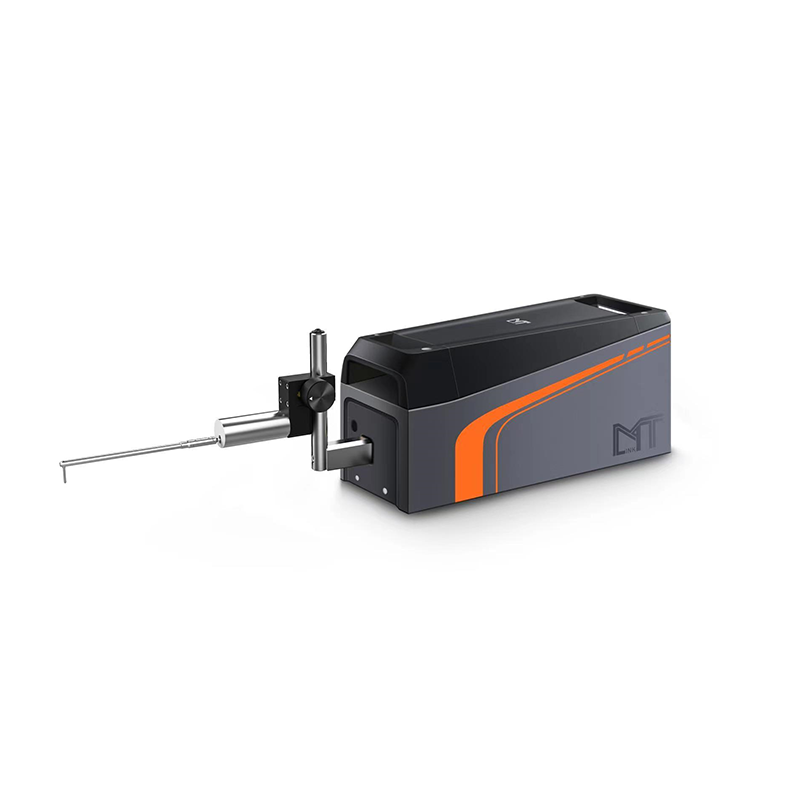

HSSSR600小轮廓仪是由本公司推出的全新产品，它用于描述加工后零件的表面结构，适用于车间检定站、实验室、计量室等环境的检测，也适用于现场、在位计量。它能够评定凸度、倾角等几何参量和粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线、图形等表面形状。测量参数包含了中国、日本、美国、德国以及多种ISO标准。有着用户友好的软件界面和方便的操作习惯。我们在软件上设计了可记录不同操作情景下的配置，在测量不同工件时不需要进行繁琐的设置，只需要选好配置后一键测量即可。





特点

u 高精度大行程导轨，长度达50mm

u 传感器量程±5mm

u 采用主机+电脑一体机的组合形式，方便携带，适合现场计量

u 参数齐全，包括几何公差、表面形状以及多种国家标准

u 无导头测量更加真实的反馈加工表面的形貌

u 测针可直接更换，更换操作方便，可实现不同场景下的测量

u 传感器可与导轨垂直同向随意切换，测深槽可从侧面进行，无需受限与测针和凹槽的深度

u 支持操作界面以及结果参数公英制切换

u 支持中英文语言的切换

u 包括多种滤波方式的分析算法可随意搭配满足要求

u 支持自动多次校准标准块，使校准大大减少误差



标准配置

主机执行器

1台

传感器

1支

电脑

1台

标准测针

1支

粗糙度标准试块

1块

产品合格证

1份

产品说明书

1份

保修卡

1份

主机防水箱

1个

随机工具

内六方扳手（2.5mm）1把

技术数据

型号

SSR600

量程

X方向

50mm

Z方向

±5mm

分辨率

Z方向

0.016μm/±500μm ~ 0.16μm/±5mm

驱动器

直线度

1μm/50mm

分析算法

对应标准

JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14

参数

粗糙度轮廓

Ra75、Rq、Rp、Rv、Rc、Rt、S、R3z、PPI、Ra、Rsk、Rku、Ry、Sm、RΔa、RΔq、Rz、Pc、Rλa、Rλq、lr、RSm、Rz94、RPc、RS、Rz.I、Rpm、HSC

波纹度轮廓

WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC2Sm、WCA、WC-q、WC2p、WC-v、WCM、WC2Sm、WC-t、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、WPc

原始轮廓

Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I、Pt、PSm、PΔq、PPc、Pc

支承率曲线

Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2

图形

NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K


几何公差

凸度、倾斜度、直线度、垂直度、平行度、跳动

评定曲线

粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线、图形

特征曲线

支承率曲线(Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、幅频分析曲线、振幅分布曲线

形状去除

全域、前半、后半、中心、2点、曲线

滤波器类型

Gaussian、FFT、PC、DP、2RC

滤止波长

λs

0、2.5、8、25μm

λc

0.08、0.25、0.8、2.5、8mm

λf

0.8、2.5、8、25mm

评定长度

取样长度 × 取样个数

（取样长度有标准模式与自定义模式）

测量速度

0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s

回程速度

0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s

传感器

型号

标准通用型

传感器方式

差动电感

量程

±50mm

测针

5μmR金刚石90°，10μmR金刚石90°，可选

测力

7.5mN（可调）

操作机

显示部分

电脑

数据输出

PDF/WiFi打印

对应语言

中文/英文

尺寸及质量

电源/消耗

AC220V±10%或UPS电源

耗电量

约50VA

质量

干重5Kg

含包装10Kg

设置尺寸

执行器  350（L）×116（W）×146（H）
