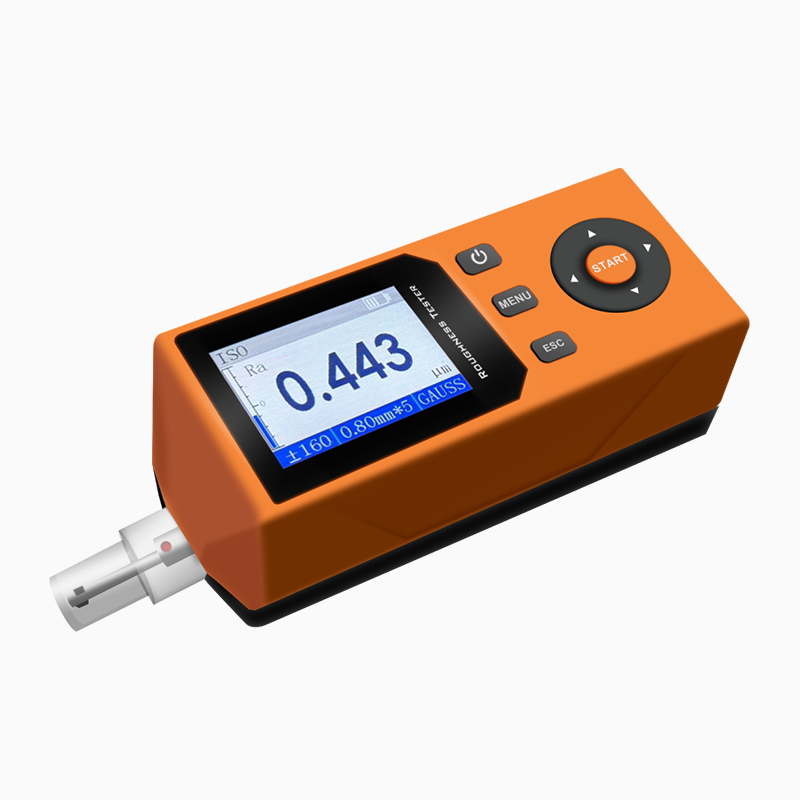

HSSSR220是一款手持式表面粗糙度仪，采用机电一体化设计，内置高性能ARM处理器，兼容ISO、DIN、ANSI、JIS等多个国家标准。它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，且具有超大数据存储容量、低功耗、自动休眠等特点。该仪器是传感器主机一体化仪器，内置大容量聚合物锂电池，可长时间进行测量工作，可以实现数据的测量、显示、存储、蓝牙打印等功能。可选曲面传感器、小孔传感器、深槽传感器、测量平台等附件，广泛应用于汽车制造、机械加工、金属加工设备、印刷包装、模具铸造等多个领域的表面粗糙度检测。





产品特点

1、大量程，多参数，可测量14种粗糙度参数：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；

2、机电一体化设计，体积小，重量轻，便于携带，操作方便；

3、采用半开放导头提高了测量范围；

4、Gauss、D-P、RC、PC-RC 滤波方式 ；

5、兼容ISO、DIN、ANSI、JIS四种标准；

6、显示信息丰富、直观、可显示全部参数及图形；

7、显示液晶采用流行的2.0寸 IPS 显示屏，高亮度，无死角，适合各种场合使用；

8、采用2000mAh锂离子充电电池，可长时间工作，无记忆效应；

9、大容量数据存储，可存储50组原始数据及波形；

10、自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用；

11、可连接专用蓝牙打印机，实时打印测量报告；

12、传感器具有保护装置，有效的保护了传感器的测针，保证了测量精度；

13、采用低功耗的ARM微处理器进行数据技算和处理，采用高精度的运放和ADC，大大的提高了测量精度和计算速度；

14、支持波形显示及支撑率曲线；

15、中/英文语言选择；

 技术参数

检测原理

电感式

最大驱动行程

≤ 1 7 . 5 m m

量程范围

320 μ m

测量范围

Ra，Rq:                 0.005μm ～32μm

   Rz，Ry，Rt，Rp，Rm:   0.02μm～320μm

   Rsm, Rs：               1mm；

Rmr：                   0~100%；

针尖半径

5 μ m

示值精度

0.001μ m

针尖材料

天然金刚石

示值误差

≤ ±10%

测力

≤4mN

示值变动性

≤ 4%

触针角度

90°

电源

内置锂离子充电电池/外接电源适配器

导头纵向半径

45mm

数据输出

蓝牙/USB

参数测量

Ra、 Rq 、 Rz 、Rt 、Rp、 Rv 、 RS 、 RSm 、Rsk 、 Rku 、RPc 、Ry、Rmax、R3z

取样长度

0.25mm，0.80mm，2.50mm

评定长度

1L~5L可选（L为取样长度）

外形尺寸

156mm × 55mm × 46.5 mm

仪器重量

≦ 398 g

工作环境

温度：-20℃～40℃；相对湿度：< 90%，周围无振动、无腐蚀性介质

可选附件

曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、蓝牙打印机、测量平台

 仪器配置清单


序号

名称

数量

1

粗糙度仪器

1

2

传感器保护套

1

3

标准传感器

1

4

数据线（充电线）

1

5

粗糙度标准试块

1

6

5V/2A充电器

1

7

说明书

1

8

合格证

1

9

保修卡

1

10

仪器箱

1
