产品介绍

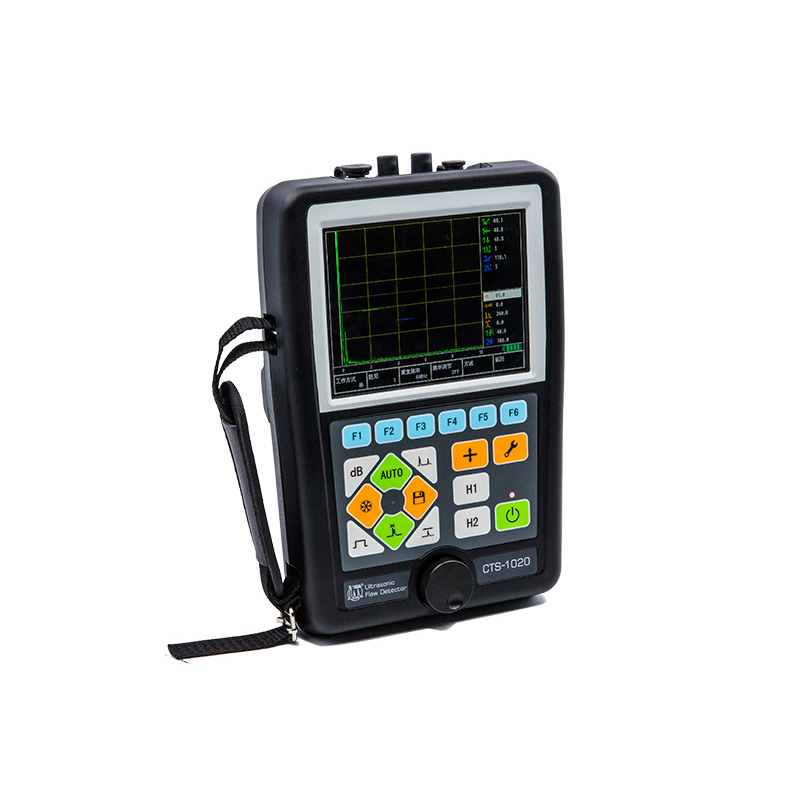

CTS-1020型数字超声探伤仪，集成国内先进的双极性方波、方波激励、尖波等三种激励技术，性能稳定、轻巧便携、操作方便、性价比高。仪器符合新容规TSG R0004-2009并兼容欧盟EN12668-1:2010标准设计要求。显示屏采用业界先进的工业级TFT显示屏（640x480），完全胜任在室外和阳光直射的环境下工作。配备可长达6～8小时连续工作的高性能锂电池，重量仅为1.5kg，适应在石油化工、压力容器、电力、铁路交通、军工等行业的移动或高空无损探伤作业现场中使用。

功能特点

  • 先进的电路设计确保能快速、准确的对缺陷回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性能得到有效的保证。

  • 先进的方波激励、双极性方波激励技术对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；尖波激励技术和可调节脉冲宽度、脉冲电压、发射阻尼的方波技术在检测薄工件和复合材料都具有较高的分辨率。

  • FIR数字滤波技术信噪比更佳；探头频谱分析，能更好的分析探头性能信息。

  • 兼容欧标EN12668-1:2010设计；可长时间连续记录和存储，满足新容规TSG R0004-2009的要求。

  • 自动校准材料声速、探头延时、探头K值；便捷的DAC/AVG曲线制作及应用。

  • USB HOST 接口，可外接U盘，实现数据的转存；可外接WIFI模块实现与其他无线设备的通信。

  • Mini HDMI视频输出，满足探伤和教学的演示需要。

  • 内置北斗、GPS、LBS定位模块，作业位置定位更加快捷准确。

  • 可外挂相控阵模块，使得常规仪器具有和相控阵仪器一样的优越的相控检测性能。

  • 人体工程学优化设计的结构及外观，拥有多角度的支架和提手，重量约为1.5kg，内含电池和充电器，操作和携带极为便利。

性能指标

衰减器误差每12dB±1dB
等效输入噪声≤80×10-9 V/√HZ
脉冲类型尖波、负方波、双极性方波；发射电压-50～-250V可调，步进50V
工作方式单、双
阻尼400，80
工作频率0.5～20MHz，两档可调
增益0.0～110.0dB，步进0.1、1.0、2.0、6.0dB
声速范围1000～15000m/s 连续可调 内置30个常用材料声速值
检测范围2.0～10000mm（钢纵波），连续可调，最小步进值0.1mm
检波方式正向、负向、全波、射频（RF）
采样频率100MHZ
闸门及报警器两路闸门，可选：进波报警、失波报警、DAC曲线报警，报警信号为声光报警；测量方式：峰值、前沿
显示屏5.7’TFT彩色液晶显示屏，分辨率640×480
脉冲移位-7.5～3000us
探头零值0～999.9us
脉冲重复频率25～1600Hz，自动、手动两种调节方式
垂直线性误差≤3.0%
水平线性误差≤0.2%
灵敏度余量>62dB（200Φ2平底孔）
分辨率≥36dB（5P14）
动态范围≥32dB
抑制（0～99）%不影响线性与增益
电噪电平≤10%（钢纵波，250mm）
接口Q9接口；Mini HDMI；相控阵模块专用接口；编码器接口
电源大容量锂电池，无记忆效应，可连续工作8小时以上；内置充电器
超声标准兼容EN12668-1标准；符合JB/T 10061-1999标准
重量约1.5kg（含电池、内置充电器）
体积（高×宽×厚）251.5mm×171mm×52.5mm
