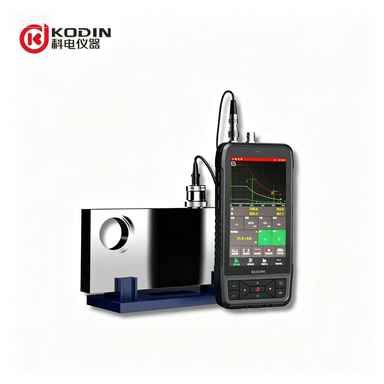

KODIN 6A-UTB智联型超声波探伤仪智联型超声波探伤仪是科电仪器基于安卓系统研发的智能探伤终端。本仪器具备无线通信功能，可实现远程交互和云检测；IPS高清彩屏的触控和实体按键相结合，让人机交互更方便；可提供专业化的量身定制服务，无线升级更高效；机壳采用防水、防尘、防摔设计，可适应各种复杂的工业现场。

 KODIN 6A-UTB智联型超声波探伤仪仪器适用

1）探测工件内部缺陷的范围和确定缺陷的具体位置；

2）记录探伤参数、保存探伤结果和生成探伤报告；

3）探伤数据的近远程分享和探伤现场的实时在线监测；

4）适合高空作业等单手操作场合；

5）测量工件的厚度；

6）其他常规性超声波探伤需求的场合；

 KODIN 6A-UTB智联型超声波探伤仪仪器特点

l 小巧便携，三防设计；

l 智能系统，操控便携；

l 真正的远程监控测量，专家远程协助诊断；

l 现场监控功能，前后双摄，可拍照或录制视频，多维度记录探伤问题；

l 独立探伤通道；超大存储空间；

l “科信”平台，工作学习，交流分享；工友群组队联网作业；

l 任务单，电脑端配置任务模板，一键高效下发至仪器终端；

l 自动生成报告，报告可依用户的要求定制。

l 科数据分享功能，可通过蓝牙/WIFI/4G分享数据；

l 深度定制服务，根据客户具体需求，实现多样化业务场景应用；

l 包含曲线类型：DAC/AVG/AWS/TCG曲线。

l 内置常用标准：NB/T 47013.3-2023和GB/T 11345-2023等





KODIN 6A-UTB智联型超声波探伤仪功能特性

KODIN 6A-UTB智联型超声波探伤仪采用了基于安卓系统的创新技术，使其不仅具有超声波探伤的常用功能，还拥有以下优良特性：

1）专业设计的机身结构：小尺寸外形设计，便携式单手操作，适用于多种工业现场，防摔、防尘、防水；

2）具备现场监控功能：内置前后双摄像头，可拍摄照片或录制视频记录整个检测过程，轻松捕捉到每一个测量瞬间；

3）远程专家视频功能：搭配本机内置的专用软件——科信，实现与远程专家团队进行实时视频通话，以便远程协助检测现场；

4）实时数据交互功能：搭配本机内置的专用软件——科信，将探伤数据、分析报告、现场照片、视频记录等实时分享给远距离的线上伙伴；

5）提供深度定制服务：为用户提供专业化和人性化的量身定制服务，简化工作流程，提高工作效率；

6）大量独立的探伤通道：260个独立通道可用，自主设置通道参数，可保存并随时调用；

7）支持无线通信功能：探伤报告中的海量测量数据、伤波存储、包络图、B扫图或者视频记录等存储内容可通过蓝牙、WIFI等多种方式分享给工友；

8）自动生成探伤报告：探伤报告内容（含通道参数、数据、图像、视频等）和格式可依用户要求定制，提供可扩展的探伤报告存储空间；

9）融入语音播报功能：为您不方便观看屏幕时，提供一种获取探伤信息的方式；

10）大容量锂离子电池：快速充电，为您提供8h不间断的工作体验；

11)人性化操作体验：横竖屏切换显示，高清屏幕录制、主题可选、充电指示灯、腕带保护、冻结功能等；

12）包含曲线类型：DAC/AVG/AWS/TCG曲线；

13）内置常用标准：NB/T 47013.3-2023和GB/T 11345-2023等；

 KODIN 6A-UTB智联型超声波探伤仪仪器硬度配置

※ 智能安卓系统

※数据接口：支持蓝牙，WIFI，4G，USB

※存储方式：本地存储、云存储可选

※处理器(CPU): MTK6737

※摄像头：前置200W；后置800W

※内存： RAM:2GB LPDDR3；ROM :16GB EMMC存储  可扩展32GB TF卡

※供电电源：内置DC：5000mAh/7.6V锂离子电池；

外接AC：220V/50Hz交流电+适配器（10V/2A）

※屏幕显示：6.0寸IPS彩色液晶显示屏，720*1280像素

KODIN 6A-UTB智联型超声波探伤仪参数及规格


参数名称

描述

范围

10-5000mm，步进值：0.1mm、1mm、10mm或50mm

平移

0-500mm，步进值：0.1mm、1mm、10mm或50mm

增益

0-110dB，步进值：0.1dB、1dB、2dB或6dB

声速

1000-9999m/s，内置钢材料默认声速值：横波波速3240m/s和纵波波速5940m/s

波形抑制

0-80%，默认步进值：1%

脉冲类型

负方波脉冲

脉冲宽度

100-300ns，共11档可选，脉冲宽度间隔20ns/档

匹配电阻

200Ω、500Ω两档可选

发射电压

200V、400V两档可选

自动波高

20-80%

工作方式

单晶、双晶

坐标系

S、H、L

表面补偿

0-10dB

探头类型

直探头、斜探头

探头频率

0.5-20MHz

探头零偏

0-42μs

检波方式

正检波、负检波、全检波、射频

报警功能

闸门报警、曲线报警

曲线类型

DAC/AVG/AWS/TCG曲线

波幅读数

波幅百分比、相对闸门当量、相对曲线当量、Φ值显示、Φ4当量

垂直线性误差

≤2.8%

水平线性误差

≤0.1%

灵敏度余量

≥48dB（深200-φ2平底孔，2.5P20）

分辨力

>36dB（2.5P20）

动态范围

>32dB

电噪声电平

<10%

直探头盲区

<6mm (直探头2.5P20)

工作环境

温度：-10℃-40℃，湿度：20%-90%RH

操作系统

Android

主机尺寸

216mm(L)*98mm(W)*28mm(H)

主机重量

约570g



KODIN 6A-UTB智联型超声波探伤仪配置清单

1. KODIN 6A-UTB智联型超声波探伤仪探伤仪一台；

2. 主机护套一个；

3. 电源适配器10V 2A一个；

4. 直探头2.5P20一个，斜探头5P8*12 K2.5一个；

5. Q9探头线两根(长1.5m)；

6. 卡针一个；

7. 使用说明书，合格证，保修卡一套；

8. 出厂检验报告一份；

9. 液晶保护屏一个（出厂贴好）；

10. 手提箱一个；



选配件：各行业标准试块，探头，探头线，耦合剂。
