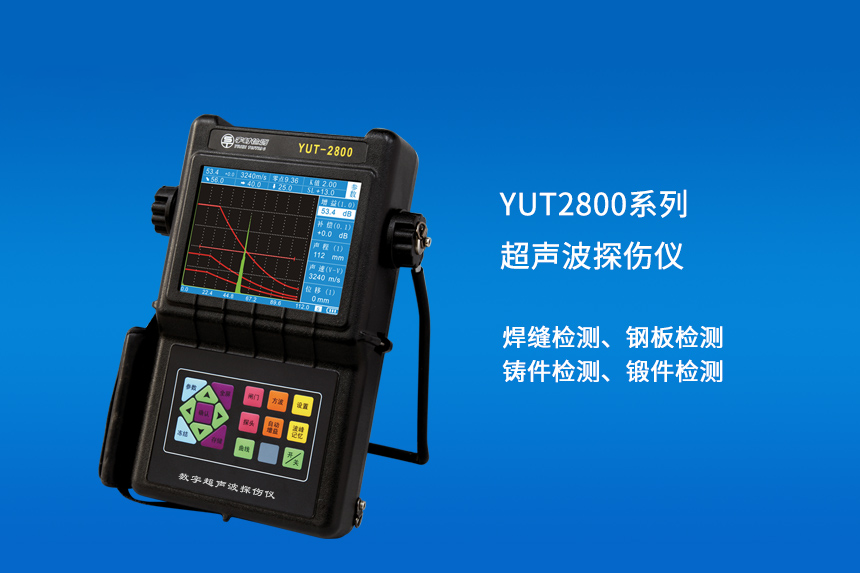

YUT2800系列探伤仪

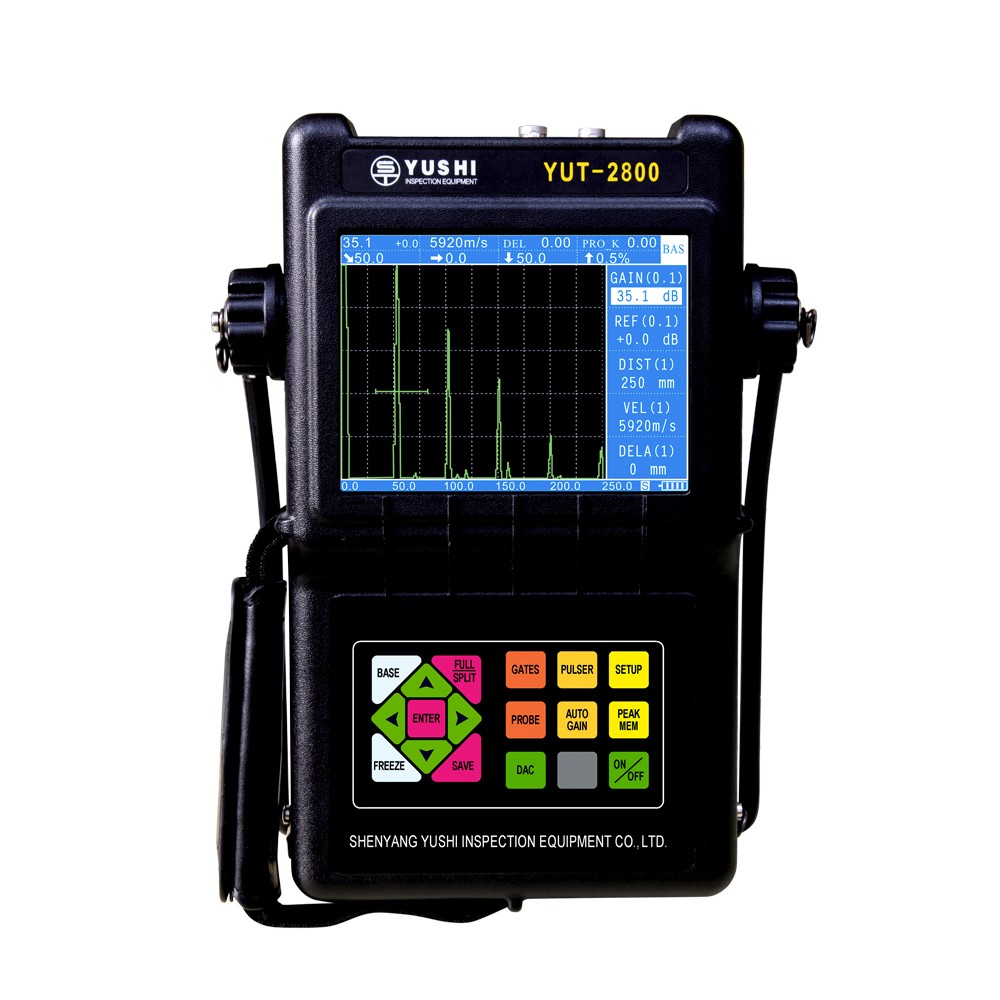

产品型号：YUT2800 / YUT2820超声波探伤仪
应用范围：YUT28系列超声波探伤仪是YUT26系列探伤仪的升级款，相对于YUT26系列仪器内部多设置了方波功能，通过方波功能更能准确的识别出金属内部及焊缝的细微缺陷，广泛应用于各类金属、钢结构等行业中

YUT2800的功能特点

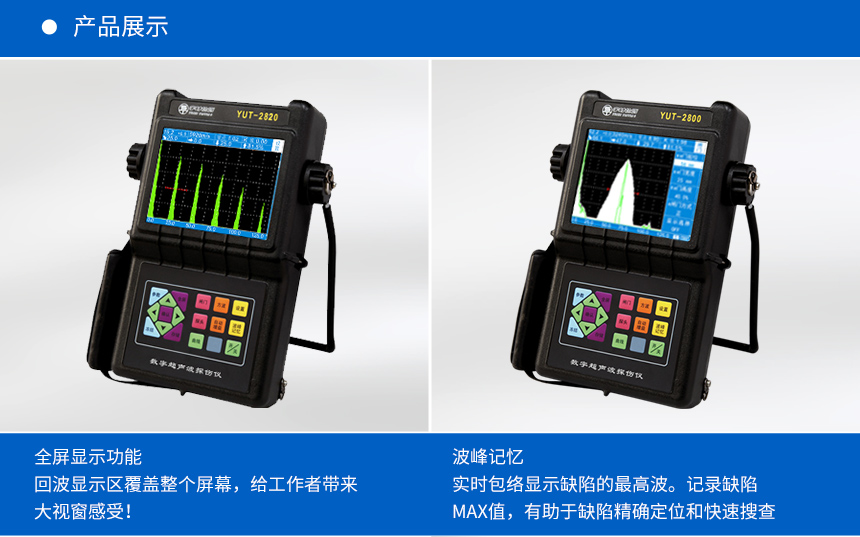

  全屏显示功能：使回波显示区域覆盖整个屏幕，给工作者带来舒适的视窗感受。

  大容量存储器：可存储高达1000个数据集，包括波形、曲线、参数等（包含了传统意义上的1000个通道）。

  测量点：闸门内回波的峰值或前沿 。

  回波-回波测厚：免去零点校准，并可穿过涂层直接测量基材净厚度。

  波峰记忆：实时包络显示缺陷的最高波。记录缺陷最大值，有助于缺陷定位和快速扫查，还可借助包络波形帮助缺陷定性。

  自动增益：自动调整增益到设置的波幅高度。

  报警功能：进波/失波报警。

  实心波形显示：增加波形视觉对比度，快速扫查不易漏检。

  实时时钟 ：自动记录存储波形的日期及时间。

  显示冻结：随时捕捉波形和声程数据，并可在冻结后移动闸门测量回波参数。

  缺陷定位：实时显示声程S、水平X、深度Y、波高H。

  缺陷定量：dB差值、SL定量值实时显示。

  数字抑制：0-80%，按1%递增，不影响线性与增益。

  A、B闸门：2个独立的测量闸门，监控回波振幅和声程距离。

  DAC曲线：完善的DAC曲线功能，曲线随增益、声程、位移的改变而改变。

可变发射脉冲发生器：脉冲电压从50到400伏连续可调，脉宽从25到1000纳秒连续可调(2800和2820)。

   阻抗匹配： 33/50/100/500欧姆四档可调。

   探头脉冲宽度 ：2-1000us 连续可调

   接收滤波器： 1-4MHz、0.5-15MHz两档可调。

  重复频率多档可调 ：避免探测大型工件时出现混响(幻影)信号。

  工作语言：中文、英文 两种操作界面。

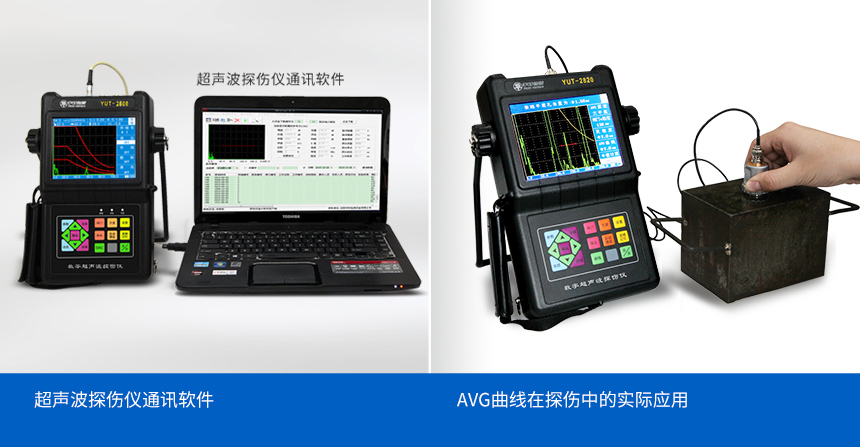

  数据通讯：通过RS232接口与计算机讯，进行波形、数据的传输，实现在计算机上对探伤结果的管理及探伤报告的生成、打印输出等。

YUT2820的功能特点

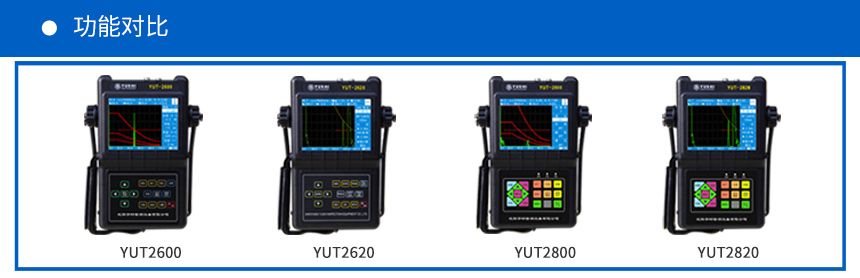

  YUT2820功能包含2800的所有功能外还具备的功能

  DAC、AVG曲线：完善的DAC、AVG(仅限2620和2820)曲线功能，曲线随增益、声程、位移的改变而改变。

  距离补偿：根据时变增益法，对探伤回波实时补偿，避免漏检小缺陷(仅限2620和2820)。

  Φ值计算：把缺陷回波高度自动换算成缺陷当量尺寸(仅限2620和2820)。

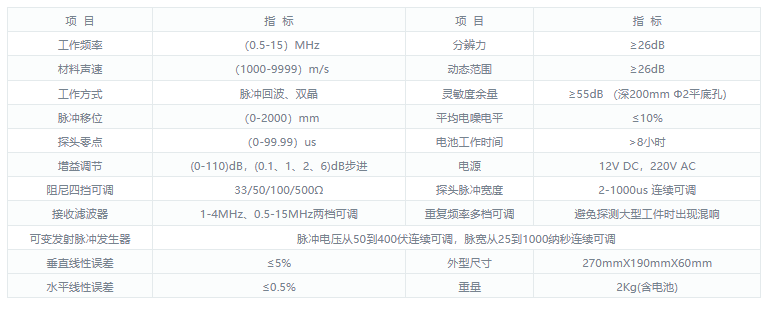

技术参数
