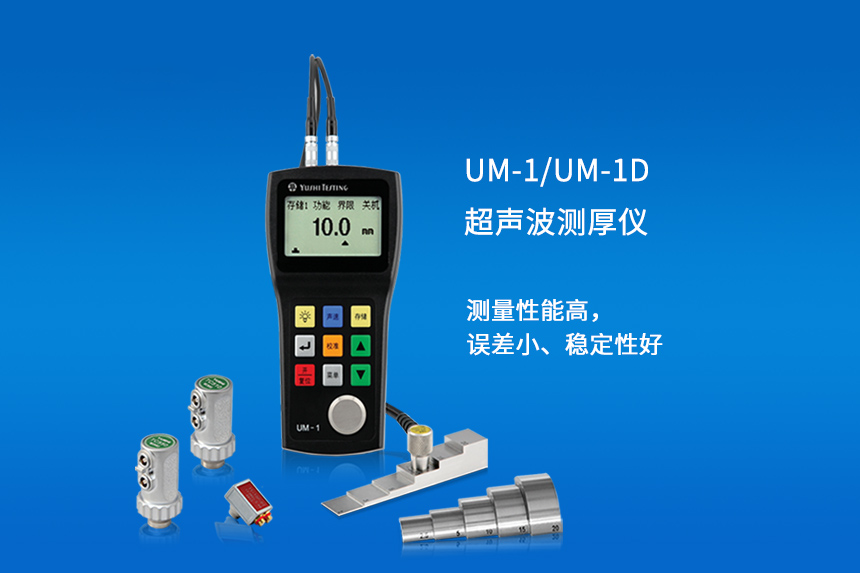

UM-1系列测厚仪
UM-1系列测厚仪
型号：UM-1/UM-1D
测量范围：标准模式0.8-300mm穿透涂层模式3-20mm
UM-1系列超声波测厚仪可以测量金属材质、高温管道、管材、板材（钢板、铝板）、塑料、铁管、PVC管、玻璃等材料的厚度。可应用于制造业、金属加工业、化工业、商检业等检测领域，还可以对生产设备中多种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，是材料保护的对应仪器。
| ● 功能对比 | ||||

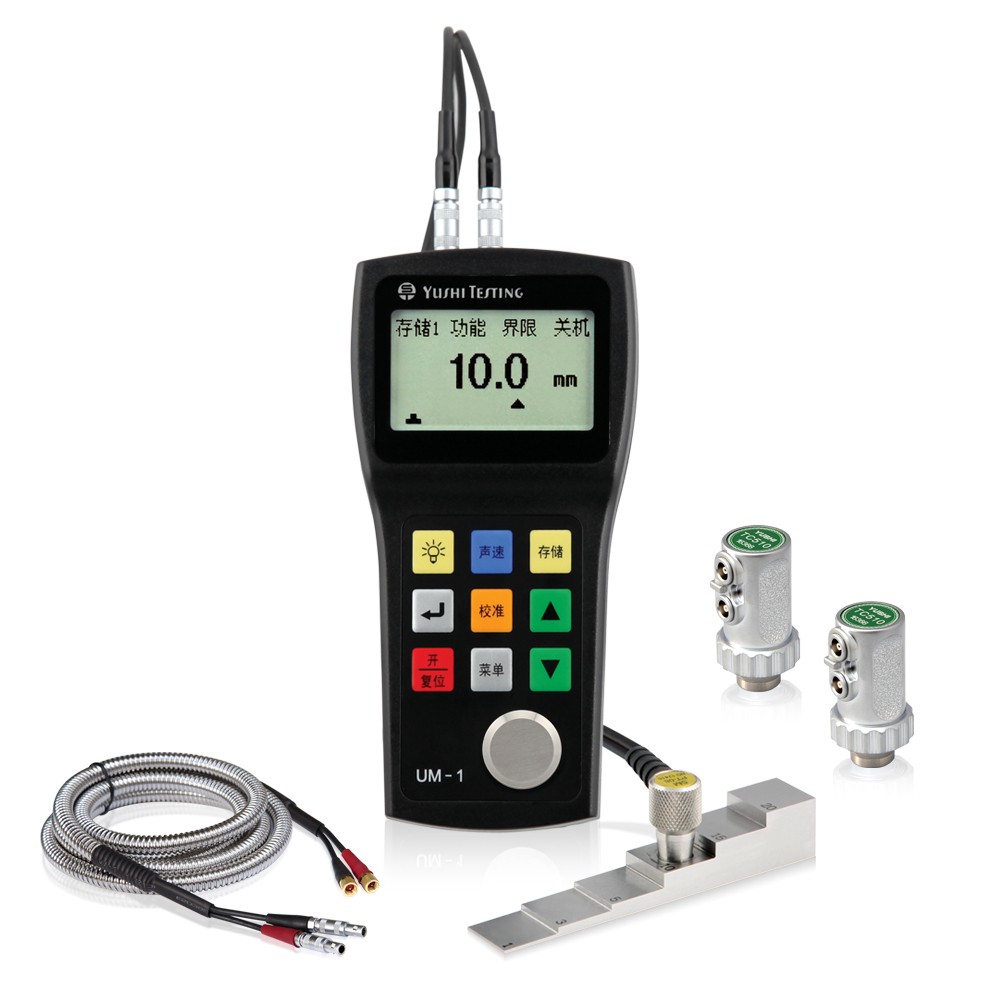

实物图 |
|
|
|
|
型号 | UM-1 | UM-1D | UM-2 | UM-2D |
工作原理 | 脉冲回波法 | 脉冲回波法 回波回波法 | 脉冲回波法 | 脉冲回波法 回波回波法 |
标准范围 （取决于所配探头和被测材料） | 0.8-300 | 0.8-300 | 0.8-300 | 0.8-300 |
穿透涂层范围 | 不支持 | 3-20 | 不支持 | 3-20 |
测量分辨率 | 0.1mm | 0.1mm | 0.01mm | 0.01mm |
探头补偿线 | 内置1种 | 内置1种 | 内置7种 | 内置7种 |
存储功能 | 有 | 有 | 有 | 有 |
| 显示屏 | 128×64点阵液晶屏显示（EL背光） |
| 工作原理 | 使用双晶探头脉冲-回波法 |
| 测量范围 | 标准模式：0.8㎜～300㎜（取决于所配探头，标配测量范围：1-100mm）穿透涂层模式：3-20mm |
| 分辨率 | 0.1㎜或0.001in |
| 重复性 | 0.1㎜ |
| 测量误差 | ±0.1mm (10mm以下) ±(1%H+0.1) (10mm以上 ) 注：H为被测物厚度 |
| 单位 | 毫米或英寸 |
| 校准模式 | 零点校准、两点校准 |
| V路径修正 | V声程修正，补偿双晶探头的非线性度 |
| 测量更新率 | 4Hz |
| 材料声速范围 | 1000～9999m/s 或0.0394～0.3937in/us |
| 存储功能 | 划分5个数组，可存储500个厚度值 |
| min扫查 | 沿被测物表面拖动探头，仪器可记录测量后的最薄厚度 |
| 报警功能 | 可设置厚度界限，对界限外的测量值有报警声提示 |
| 声速存储 | 可存储5种不同材料的声速 |
| 工作语言 | 可选择中文或英文 |
| 通讯接口 | USB接口或RS232串口（选配） |
| 应用软件 | UmView软件用于测量数据的传输、储存、分析和编辑文档（选配） |
| 电源 | 两节1.5V AA电池，当电量不足时，有低电压提示 |
| 操作时间 | 碱性电池可使用200小时（不使用背光） |
| 自动关机 | 5分钟无操作后自动关机 |
| 工作温度 | -10℃～＋50℃，有特殊要求可达-20℃ |
| 尺寸 | 149㎜×73㎜×32㎜ |
| 重量 | 210g(含电池） |
| 标准配置 | UM-1 测厚仪、标配探头、仪器箱、两节碱性电池、耦合剂、操作手册、合格证、装箱单 |
| 可选配件 | 橡胶护套、不同测量标准的探头、探头线、阶梯试块、通讯软件及电缆 |
| 可选探头 | |||||
| 实物照片 | 探头类型 | 型号 | 频率(MHz) | 接触直径 | 测量范围(mm) |
 | 标准 | PT-08 | 5 | 11.5 | 1.0-100 |
| 标准 | PT-12 | 5 | 13 | 1.0-150 | |
 | 小经管 | PT-06 | 7.5 | 8.7 | 0.8-30 |
 | 微型 | PT-04 | 10 | 7.3 | 0.7-12 |
 | 铸铁 | ZT-12 | 2 | 17 | 4.0-300 |
 | 高温 | GT-12 | 5 | 15 | 4.0-80 |
| 耦合剂及护套 | ||
| 实物照片 | 描述 | 注释 |
 | 55g/瓶 | 常温耦合剂 |
 | 250g/瓶 | 常温耦合剂 |
 | 橡胶护套 | 适用UM-1、UM-2系列 |
 | 仪器箱，尺寸280*230*100 mm | 适用UM-1、UM-2系列 |
