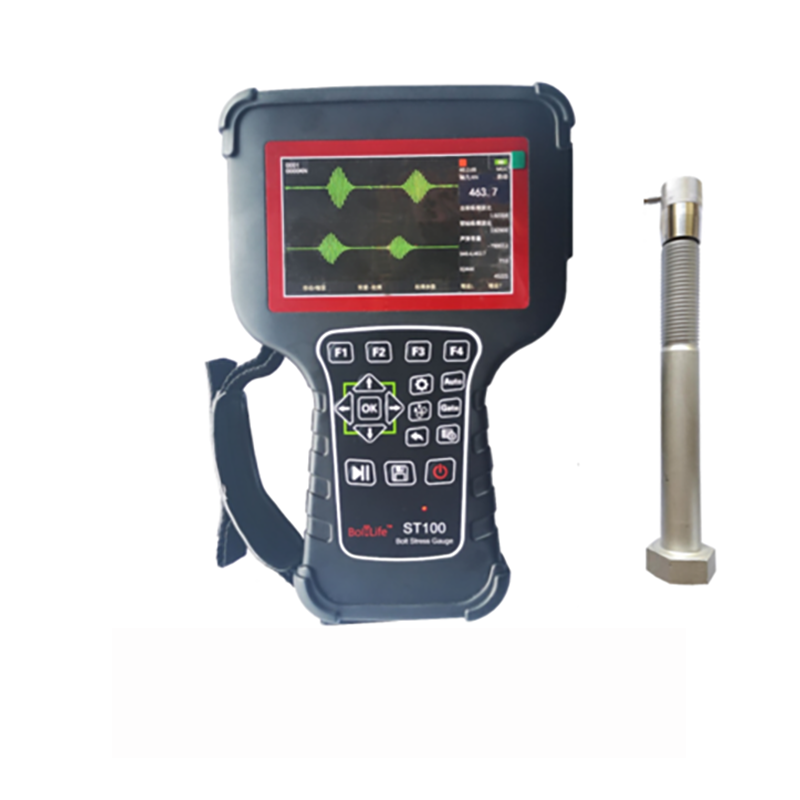

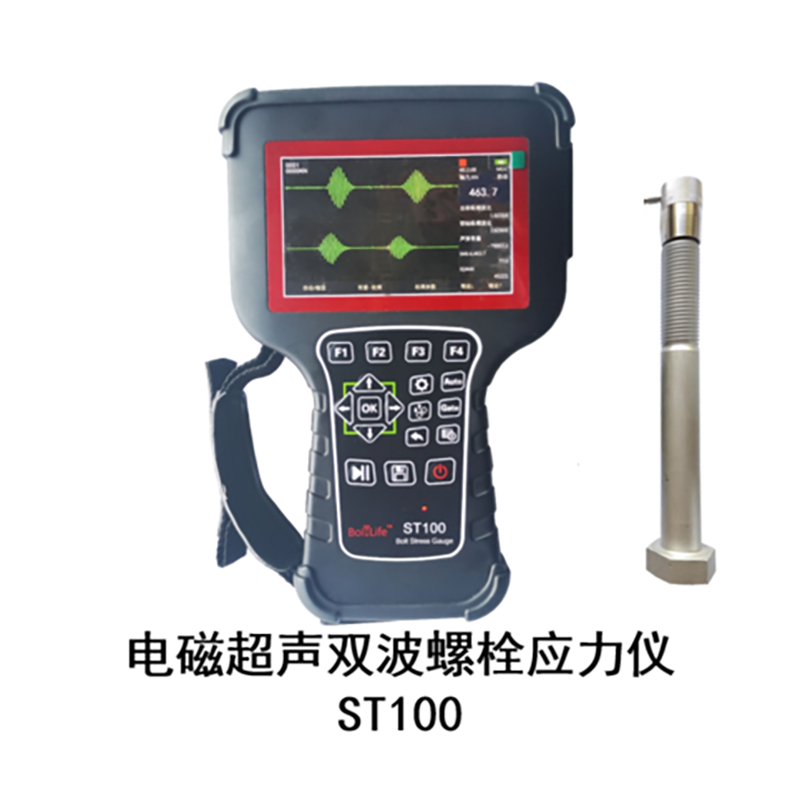

电磁超声双波螺栓应力仪

  （型号：ST100）

     电磁超声双波螺栓应力仪ST100采用电磁超声波双波原位轴力检测技术，可测量在役高强螺栓，无需知道每颗螺栓的原始状态。测量时螺栓上无需涂抹耦合剂，无需打磨平面，可以直接测量螺栓头有凸起文字的螺栓、细径的双头螺柱、有内六角孔的螺栓、有凹面的螺栓。广泛用于在建大型设备的螺栓施工后预紧力验收、在役大型设备的螺栓故障问题处理、螺栓施工工艺的辅助验证和在役大型设备的螺栓轴力巡检等场合。

产品介绍
☆ 全世界首款电磁超声纵横波双波拉力检测设备（专利号ZL201810893704.4）
☆ 设备使用条件：

     工作电源：（可现场更换、可充电）可充电锂离子电池，标配两块电池，单个容量74Wh。充电器输入电压100~240VAC 50/60Hz，输出电压8.4V2A DC

     使用地点：室内外

     环境温度：-40℃至50℃

     环境相对湿度：5% 至 95 % 无冷凝

☆ 设备主要功能

    1、采用电磁超声波双波原位轴力检测技术，无需涂抹耦合剂，可测量在役机组螺栓，无需知道每颗螺栓的原始状态；当双波法测量无法进行时，具备单波法直接或间接准确测量螺栓轴力的功能。 支持一般螺栓（螺柱）及长度超过6米的风电锚栓基础

    2、能够测量环境温度，并根据环境温度对测量结果进行温度补偿

    3、具备测量工程数据管理能力，能够通过工程名、机组编号、法兰编号、螺栓编号组织测量数据，能够根据螺栓编号规则按照测量时间记录并储存测量结果，存储记录包括螺栓编号、回波时间、声时差、预紧力、当时环境温度和测量时间等测量信息；测量记录查看功能，能够在设备上查看测量截图、回读测量记录、对测量结果进行标记等功能；实现波形记录显示功能，可进行缩放

    4、显示屏高亮度显示，日光下清晰可见，具备高亮模式和夜间模式，适应不同测量位置环境

    5、设备具备单机测试功能，方便携带集成度高，主机和数据显示单元一体，设备小巧，人性化按键设计，实现单手操作，能轻松出入狭小场所，快速完成测试任务；设备使用物理按键，避免误触； 设备同时也支持手机app测量和平板app测量

    6、设备针对现场进行优化设计，实现自动选波、自动出结果和一键保存等

    7、实现批次螺栓超声系统的标定，即完成声时差和预紧力的标定曲线，可支持多根螺栓的平均标定曲线

    8、现场没有螺栓标定文件时可以仅根据螺栓的初值和斜率等参数借助机载数据库计算螺栓轴力

    9、主机具备根据检测波形以及标定文件直接计算或回算轴力的能力

   10、具备双波巡检功能：现场螺栓轴力长期跟踪，精度优于1%

   11、用户现场整机测试数据提交给厂商条件下，厂商可以提供螺栓云服务，费用另外商讨

   12、螺栓云服务包括多端数据同步、管理和分享，自动出报告功能，数据库标定等功能

     13、基于螺栓云的螺栓屈服状态监控

   14、螺栓轴力预警，支持“以测代检”数字化运维

* 要求两端面平整度优于0.1mm，两端面与水平面夹角不超过0.15R/L弧度，其中R为螺栓半径，L为螺栓长度，防腐漆厚度不超过0.3mm。
备注：检测准确度主要取决于用户输入的螺栓校准参数，另外提供具体螺栓轴力参数拉力机校准收费服务或者螺栓云数据库经验参数收费服务。

技术参数

应用领域

☆ 风电行业，如塔筒螺栓、叶片螺栓的轴力检测；
☆  桥梁行业，如桥梁上的连接螺栓轴力检测；
☆  铁塔行业，如通讯基站连接螺栓轴力检测；
☆  铁路行业，如轨道螺栓的轴力检测；
☆  用于高强度螺栓紧固系统测试及制定高强度螺栓装配工艺，为高强度螺栓产品研发设计提供全力保障；
☆  汽车行业，用于发动机螺栓的轴力检测；
