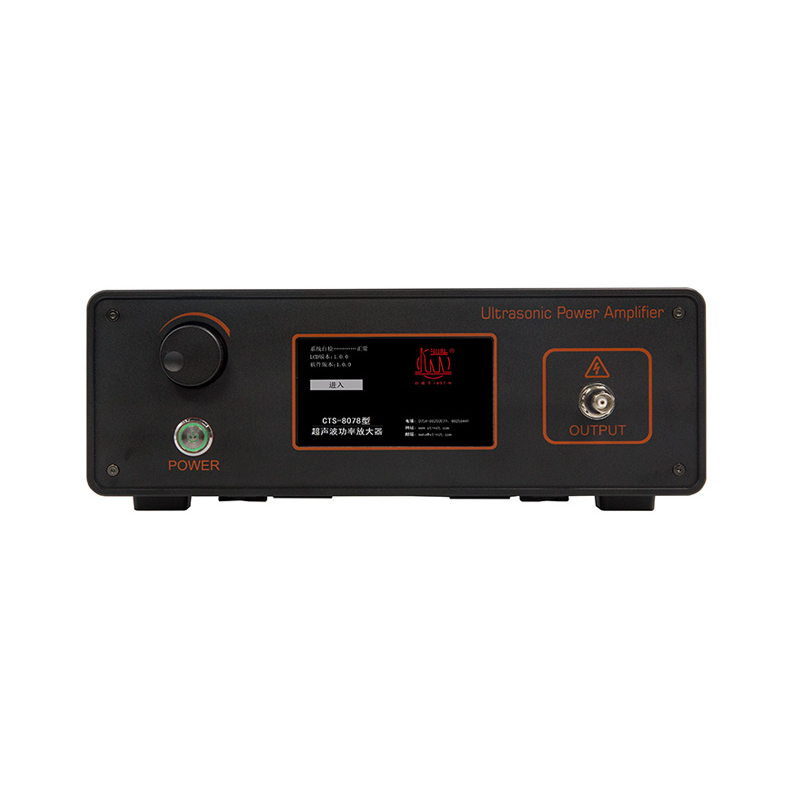

CTS-8078是一款AB类的单通道正弦波功率放大器，内置信号发生源，产生幅度、频率、周期数均可设定的调制正弦波，支持内/外触发模式。

产品介绍

CTS-8078是一款AB类的单通道正弦波功率放大器，内置信号发生源，产生幅度、频率、周期数均可设定的调制正弦波，支持内/外触发模式。

该仪器可应用于超声波探头的声学特性的评价以及非线性超声或其他超声检测领域正弦激励信号的产生，尤其胜任压电换能器、电磁超声换能器（EMATs）、微机电系统（MEMs）、空气耦合、激光超声等应用。

功能特点

• 正弦波激励信号输出。

• 输出电压60Vpp～500Vpp。

• 发射频率0.5MHz～5MHz。

• 周期数1～32个。

• 重复频率5Hz～50Hz。

• 调制功能：矩形窗、海明窗、汉宁窗。

• 50Ω标准输出阻抗。

矩形窗调制500kHz正弦波

汉宁窗调制4MHz正弦波

• 选配配件：

        可根据应用需求选配低通滤波器、高通滤波器、双工器、信号选择器、衰减器、阻尼匹配器等。

应用领域

应用领域：

• 压电换能器：提供稳定可靠的驱动信号，实现对材料的非破坏性检测、应力分析、材料评估等。

• 电磁超声换能器：实现对金属等材料的电磁超声测厚、应力测量等。

• 微机电系统：能够驱动高频微机电系统器件产生超声波，实现高分辨率超声成像。

• 空气耦合、激光超声：提供高功率、宽频带的激励信号输出，满足对超声波的特殊需求。
