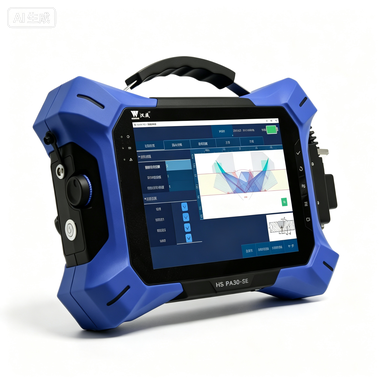

HS PA30-SE超声波相控阵检测仪是一款专为螺栓裂纹及紧固应力检测设计的多功能一体化相控阵设备。它集成了相控阵环形阵列（测缺陷）与压电/电磁纵横波（测紧固力）两大技术，兼具TOFD及A超检测功能。

功能特点

  • 一机多能：集螺栓裂纹检测、预紧力测量、TOFD检测、A超检测于一体，小体积大功能。

  • 极简操作：探头直接放置于螺栓端头即可读数，支持晶片自动校准及“一键波形搜索”，检测速度快。

  • 精度测量：采用声速差与标准模型对比算法，螺栓预紧力测量精度高达1ns。

  • 多维成像：提供A、C、L、3D多视图显示，缺陷判断直观简单。

  • 便携耐用：机身小巧，续航时间长，特别适合现场及高空作业。

  • 标准合规：全面满足GB/T 32563、GB/T 29302、GB/T 43232等国家及行业标准。


技术依据

（1） 满足GB/T32563-2016标准中设备配置基本要求

（2） 满足GB/T 29302-2012 无损检测仪器 相控阵超声检测系统的性能与检验

（3） 满足GB/T 43232-2023 紧固件轴向应力超声测量方法

（4） 满足JBT 11779-2014 无损检测仪器 相控阵超声检测仪技术条件

（5） 满足JJF 1338-2012 相控阵超声探伤仪校准规范
