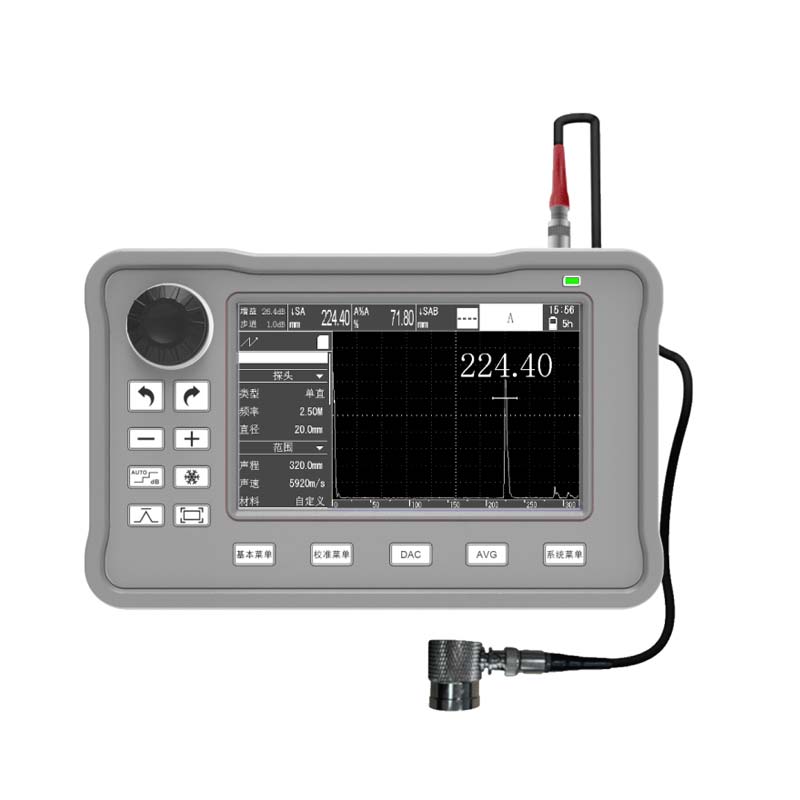

HSF80超声波探伤仪是一款超小型、便携式测量仪器，可实现金属或导磁性材料的厚度测量，可检测产品内部缺陷（如裂纹、夹杂、气孔等）并能自动进行定位、评估和诊断。广泛应用于试验室、特检院、船舶制造、石油天然气装备、航天、军工、化工、电力、钢铁、冶金、铁路、汽车制造、机械、锅炉压力容器、特种设备、石油管道、建筑业、模具制造等行业。



产品特点

1、 机身轻巧，适合单手握持操作

2、 PD65W快充，12小时超长续航

3、 5.0寸IPS高清显示屏搭配全新UI界面，体验焕然一新

4、 支持全屏触摸、快速手势操作、虚拟键盘，使用遂心应手

5、 具备DAC、AVG、自动增益、波峰记忆、彩色半跨距等专业功能

6、 包含中英文切换、数据导出SD卡、在线升级、截屏等诸多实用功能



基本参数

带宽

0.1MHz～20MHz

增益

120dB，步进0.1dB，0.6dB，1dB，2dB，6dB

滤波器

宽频，1M，1.25M，2.5M，5M，10M，15M，1M-5M

采样率

硬件采样率100MSPS，等效采样率400MSPS

检波模式

全波，正半波，负半波，射频，包络

检测范围

20米（纵波碳钢），步进100mm、10mm、0.1mm

声速范围

250～16000 m/s

发射阻尼

强、弱可调

脉冲模式

尖脉冲、方波

脉冲电压

25V～300V ， 25V步进

脉冲宽度

0ns～500ns 连续可调，5ns 步进

脉冲频率

自动或手动，自动范围（200Hz-1KHz），手动范围（0-10KHz）

探头通道

200组，支持新建、预览、删除、重命名、覆盖、恢复等操作

闸门报警

闸门 A，B 报警，失波/进波

闸门模式

独立闸门 A、闸门B

测量模式

峰值、前沿、J前沿

定量模式

DAC 曲线，AVG(DGS)曲线

探伤标准

AWS D1.1/D1.5，NB/T 47013，GB/T 29712，GB/T 11345

保存内容

单帧，多帧录制（≤500帧），屏幕截图

辅助功能

自动增益，波峰记忆，波形冻结，通道管理，闸门报警，闸门扩展，自动闸门，全屏触摸，虚拟键盘，快速截图,通道导入\导出

显示屏

5.0寸800×480 IPS_LCD

探头接口

双 LEMO-00 C5

输出接口

Type-C1，MINI USB

输入接口

Type-C2

数据存储

8GB SD卡

充电器

30W_PD快充,标准Type-C接口（100～240V， 50～60Hz）

尺寸

183毫米×113毫米×45毫米

重量

700克，含电池不含橡胶套

语言

简体中文、英文、俄文

单位

公制、英制

电池

7.4V 8000mAh锂电池，续航12小时

工作温度

(-10～55) ℃

相对湿度

(20～95) %RH

分辨力

30dB（计量性能要求：≥26dB）

动态范围

35dB（计量性能要求：≥26dB）

灵敏度余量

55dB（计量性能要求：≥42dB）

垂直线性

1.20%（计量性能要求：≤6%）

水平线性

0.15%（计量性能要求：≤2%）
