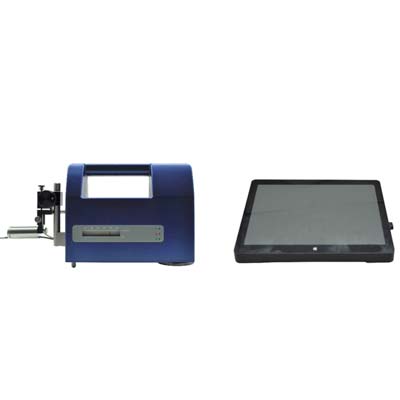

HSR30+粗糙度波纹度仪是由本公司推出的全新产品，它用于描述加工后零件的表面结构，适用于车间检定站、实验室、计量室等环境的检测，也适用于现场、计量室计量。它能够评定粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线和图形5种测量类型。测量参数包含了中国、日本、美国、德国以及多种ISO标准。有着用户友好的软件界面和方便的操作习惯。无线的WiFi通信和网线连接通信可让操作者远程操控，使用更方便。我们在软件上设计了可记录不同操作情景下的配置，在测量不同工件时不需要进行繁琐的设置，只需要选好配置后一键测量即可。

 特点

u 高精度大行程导轨，长度达50mm

u 传感器量程±1000μm

u Pad做操作机，携带方便且操作舒适

u 无线WiFi通信，远距离操作，使用方便

u 网线连接通信，可与WiFi通信自动切换，在不方便使用无线设备的车间里能实现更快的数据传输

u 参数全面，包括5种测量类型以及多种国家标准

u 可带导头/无导头测量，无导头测量小值也非常准

u 测针可直接更换，更换操作方便，可实现不同场景下的测量

u 传感器可与导轨垂直同向随意切换，测深槽就可从侧面进行，无需受限与测针和凹槽的深度

u 支持操作界面以及结果参数公英制切换

u 支持界面中英文的切换

u 数据储存方便，可直接更改储存路径到插在Pad上的U盘或SD卡上，CSV数据格式让数据使用更方便，无数据存储上限

u 包括多种滤波方式的分析算法可随意搭配满足要求

u 支持自动多次校准标准块，使校准大大减少误差

标准配置

主机执行器

1台

传感器

1支

10寸Pad操作器

1套

主机充电器

1个

Pad充电器

1个

标准测针

1支

粗糙度标准试块

1块

产品合格证

1份

产品说明书

1份

保修卡

1份

数据通信线

1根

主机防水箱

1个

技术数据

型号

SSR300

量程

X方向

50mm

Z方向

±1000μm

分辨率

X方向

0.0016μm/±50μm ~ 0.016μm/±500μm

驱动器

直线度

1μm/50mm

分析算法

对应标准

JIS-82、JIS-87、JIS-94、JIS-01、JIS-13、ISO-84、ISO-97、DIN-90、ASME-95、GB-14

参数

粗糙度轮廓

Ra75、Rq、Rp、Rv、Rc、Rt、S、R3z、PPI、Ra、Rsk、Rku、Ry、Sm、RΔa、RΔq、Rz、Pc、Rλa、Rλq、lr、RSm、Rz94、RPc、RS、Rz.I、Rpm、HSC









波纹度轮廓

WCA、WCC-q、WCC-p、WCC-v、WCC-m、WCC-Sm、WCA、WC-q、WC-p、WC-v、WCM、WC-Sm、WC-t、Wa、Wq、Wsk、Wku、Wp、Wv、Wz、Wc、Wt、WSm、WΔq、WPc

原始轮廓

Rsk、Rku、Rmax、Sm、Δa、Δq、Rz、λa、λq、lr、TILT A、AVH、Hmax、Hmin、AREA、Rz.J、Pa、Pq、Psk、Pku、Pp、Pv、Pc.I、Pt、PSm、PΔq、PPc、Pc

支承率曲线

Rk、Rpk、Rvk、Mr1、Mr2、V0、K、A1、A2

图形

NCRX、AR、R、Rx、NR、CPM、SR、SAR、AW、W、Wx、Wte、NW、SW、SAW、Rke、Rpke、Rvke、Mr1、Mr2、V0、K

评定曲线

粗糙度轮廓、波纹度轮廓、原始轮廓、支承率曲线、图形

特征曲线

支承率曲线(Rmr(c)、Rmr2(c)、Rδc(c)、tp(c)、tp2(c)、Htp(c))、幅频分析曲线、振幅分布曲线

形状去除

全域、前半、后半、中心、2点、曲线

滤波器类型

Gaussian、FFT、PC、DP、2RC

滤止波长

λs

0、2.5、8、25μm

λc

0.08、0.25、0.8、2.5、8mm

λf

0.8、2.5、8、25mm

评定长度

取样长度 × 取样个数

（取样长度有标准模式与自定义模式）

测量速度

0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s

回程速度

0.05mm/s、0.10mm/s、0.50mm/s、1.00mm/s、2.00mm/s

传感器

型号

标准通用型

传感器方式

差动电感

量程

±1000μm

测针

5μmR金刚石90°

测力

7.5mN以下可调

操作机

显示部分

10寸彩色IPS触摸屏

数据输出

TF卡/U盘/WiFi打印/PDF文件
















对应语言

中文/英文

尺寸及质量

电源/消耗

AC220V±10%

内置充电电池（AC变压器充电）

充电时间8小时

耗电量

约30VA（充满电后可以测量800次）

质量

干重4Kg

含包装8Kg

设置尺寸

执行器  80（W）×392（L）×180（H）

操作器  245（W）×162（D）×68（H）
