分体式设计，铁铝两用

0.5秒即可测量出数据
无需繁琐校准，调零即可精确测量
铁铝两用，自动识别测量的基材，并自动转换

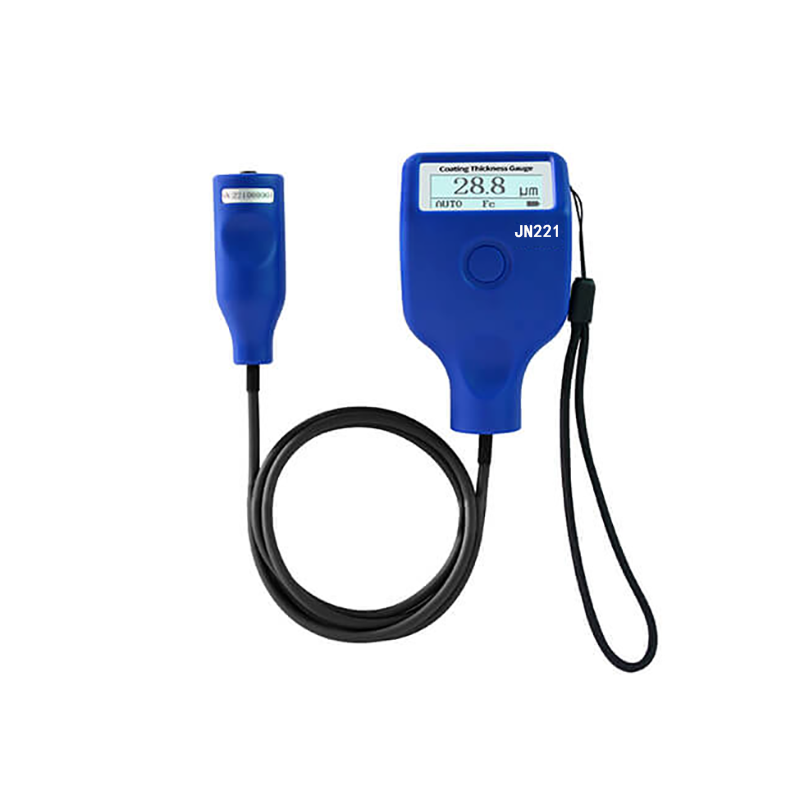

JN221涂层测厚仪也叫镀层测厚仪、覆层测厚仪，是一款专业检测金属表面涂层厚度的仪器。仪器采用了霍尔效应和电涡流两种测量原理设计，霍尔效应可测量铁磁性金属基体上非铁磁性涂镀层的厚度； 电涡流测量非磁性金属基体上的非导电涂层的厚度。主机与探头采用分体式的设计，便于在复杂的测试条件下一边测试一边查看数据。既可用于实验室，也可用于工程现场。

常温下铁磁性金属元素只有四种：铁、钴、镍、钆。

常见非铁磁性金属：铜、铝、镁、锌、铬等。


基材涂镀层材料举例是否可测
铁磁性材料
铁，钴，镍，钆		非铁磁性金属铁镀锌
铁镀铜		√
非金属材料铁喷漆
铁喷粉末涂层		√
铁磁性材料
铁，钴，镍，钆		铁镀镍×
非铁磁性金属
铜、铝、镁、锌等		非导电材料铝表面阳极氧化物
铜喷漆		√
导电材料铜镀铬×

JN221涂层测厚仪被广泛应用于金属加工业、涂料行业、五金件行业、船舶业、航天航空业等领域。

产品参数

参数名参数值
测头尖端红宝石固定
测量原理Fe：霍尔效应/NFe：电涡流效应
探头类型外置连线式
测量范围0.0-5000μm
分辨率0.1μm：0μm-99.9μm
1μm：100μm-999μm
0.01mm：1.00mm-5.00mm
测量精度≤±(3%H+2μm)H为标准值
单位μm / mil
测量间隔0.5s
最小测量区域Ø = 25mm
最小曲率半径凸面：5mm / 凹面：25mm
最小基体厚度Fe：0.2mm/NFe：0.05mm
显示128×48点阵LCD
供电方式2节 1.5V AAA碱性电池
工作温度范围0℃ ～ 50℃
存储温度范围-20℃～60℃
主机尺寸101*62*28 mm
探头尺寸71*26*22 mm
重量(含电池)114g

仪器特点


铁铝两用，自动转换

应用双原理测量技术，能够自动识别磁性或非磁性基材，并且可自动完成基材转换

数字探头技术，不受干扰

先进的数字探头技术，数字信号处理直接在探头上完成，探头不易受到干扰并且提供优良的测试精度

三种测量模式可选

铁基测量(Fe)、非铁基测量(NFe)和自动识别(Fe/NFe)三种测量模式

响应速度快

高灵敏探头，测试反应速度
非常快，0.5秒即可测出数据

测试精度高

负数显示功能，保证仪器零
位点校准的准确性，提高测
试精度

低功耗设计

低功耗设计，在待机状态下的
电流不到0.01微安

温度补偿技术

采用温度补偿技术，即使温度
变化也不会影响测量结果，确
保了仪器在不同环境温度下的
测量精度

红宝石测头，超耐磨、更耐用

测头尖端采用红宝石固定，确保仪器长期
测试也不会造成探头磨损，延长使用寿命


产品资质及符合的标准

产品依据标准：

GB/T 4956-2003  磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法

GB/T 4957-2003  非磁性基体金属上非导电覆盖层 覆盖层厚度测量 涡流法

DIN EN ISO 2808-2019 涂料和清漆. 漆膜厚度的测定

JJG-818-2005 磁性、电涡流式覆盖厚度测量仪检定规程
